10月29日讯把做好电路的芯片浸入常温水溶液，红外感光材料便在芯片表面直接“长”了出来。10月28日股票配资平台合法，华中科技大学光学与电子信息学院、武汉光电国家研究中心唐江教授团队在《自然》（Nature）在线发表论文《单片原位集成硫化铅红外成像器件》，用室温水溶液工艺让硫化铅感光层直接生长在读出电路上，制成640×512像素的短波红外成像芯片。

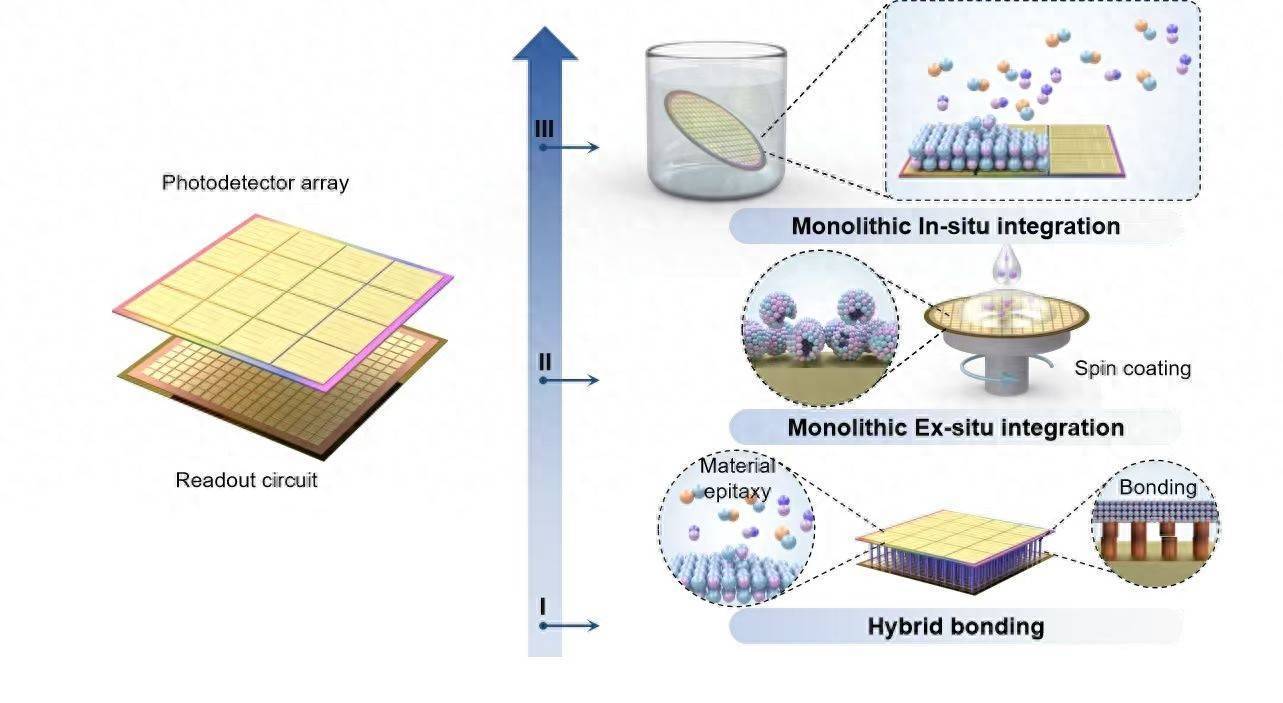

单片原位集成技术示意图。
红外成像芯片由感光阵列和读出电路两部分组成。主流的高性能短波红外芯片需要先把两部分分别做好，再逐个像素精密对准、键合。像素越小，这一步越像在显微镜下“穿针引线”，工艺复杂，成本也高。
受贝壳在常温海水中长出有序晶层的启发，团队改造了一项已有百余年历史的化学水浴沉积技术，让硫化铅在电路表面直接结晶成膜，省去了读出电路和感光层先分别制备、再对准连接的环节。难点在于，芯片上有数十甚至数百万个像素，溶液稍有扰动，材料就可能长得参差不齐。研究人员精细调控溶液化学反应，并把温度波动控制在±0.005℃以内，同时抑制环境振动，得到质量准单晶、掺杂浓度接近本征、整片均匀的硫化铅薄膜。

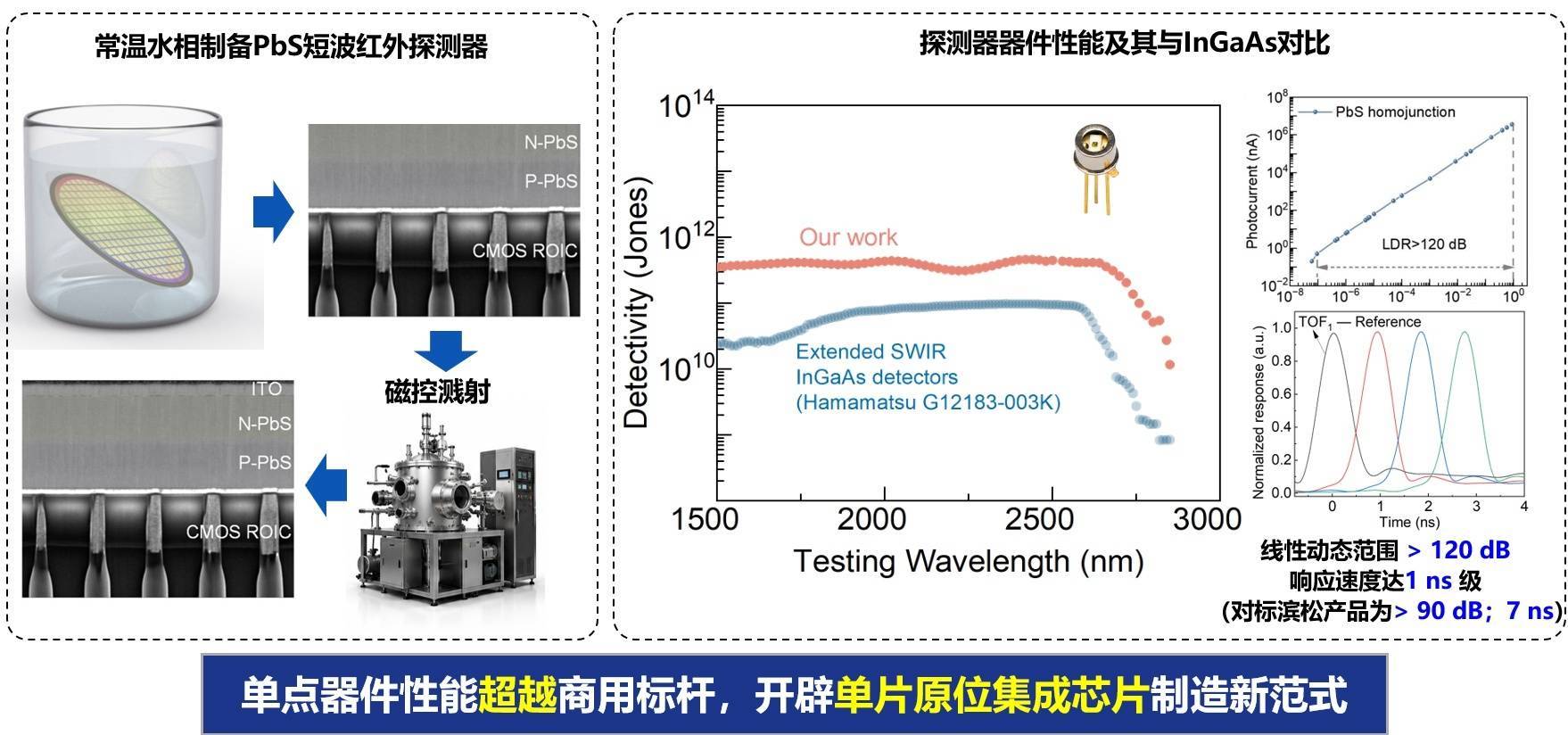

器件结构、制备流程和单点性能对比。
测试显示，团队研制的光电二极管在室温下对2.5微米红外光的比探测率（衡量捕捉微弱光信号能力的指标）达到同类器件最高水平，高于同波长的商用铟镓砷探测器；成像芯片各像素响应的均匀性与商用铟镓砷芯片相当，在不制冷、不补光的条件下，清晰拍下了热水、电烙铁等80℃至600℃高温物体的红外图像。该工艺还可用于柔性电路，制成可弯曲的成像阵列。
这项研究把材料合成与器件集成合二为一。过去要分两步走，还得精密对准的两道工序，如今在“一缸水”里合为一步。其开创的常温水相芯片工艺，为红外成像芯片以及半导体制造提供了一条绿色低成本、可规模化的变革性新路线。
武汉光电国家研究中心、光电学院和光谷实验室的联合研发团队。
据悉股票配资平台合法，相关工艺还需放大验证批量制造的良率和稳定性，未来有望服务于半导体检测、机器视觉和消费电子等领域。譬如，在车载领域，短波红外能穿透雾霾、烟尘成像，可用于在低能见度条件下为自动驾驶汽车提供环境探查。
